Re: 1L9 TDI

Message par patoch le Ven 6 Jan 2012 - 17:55

les tubes lance torpilles .........banane c'est pas un sous marin que tu remonte ........ les tubes(cylindres au nombre de quatre et qui on la forme d'un tube si tu regarde dedans si si je t'assure ) Laughing lol! lol!

_________________
j’essaierais d' être sérieux à mon dernier soupire....
ne me pisser pas sur les bottes en me faisant croire que c'est la pluie.
avatar
patoch
Bourricot Changeur de Joints

Messages : 2585
Date d'inscription : 06/03/2011
Localisation : bretagne 22

Revenir en haut Aller en bas

Re: 1L9 TDI

Message par sicilien le Ven 6 Jan 2012 - 21:13

putin,j'suis trop con moi!!! clown
avatar
sicilien
Responsable des anniversaires

Messages : 2271
Date d'inscription : 12/03/2011
Age : 48
Localisation : 75003 - paris

Revenir en haut Aller en bas

Re: 1L9 TDI

Message par patoch le Sam 7 Jan 2012 - 4:33

si c'est toi qui le dit ...... Razz Laughing
par contre fait gaffe......................................................................................................................................................................................
























































































































































































































































si tu trouve une torpille c'est que tu remonte vraiment un sous marin tongue

_________________
j’essaierais d' être sérieux à mon dernier soupire....
ne me pisser pas sur les bottes en me faisant croire que c'est la pluie.
avatar
patoch
Bourricot Changeur de Joints

Messages : 2585
Date d'inscription : 06/03/2011
Localisation : bretagne 22

Revenir en haut Aller en bas

Re: 1L9 TDI

Message par sicilien le Sam 7 Jan 2012 - 8:34

lol! lol!

t'es con!!!
avatar
sicilien
Responsable des anniversaires

Messages : 2271
Date d'inscription : 12/03/2011
Age : 48
Localisation : 75003 - paris

Revenir en haut Aller en bas

Re: 1L9 TDI

Message par sicilien le Mar 24 Jan 2012 - 8:27

salut les keums!!!
alors,aujourd'hui je vais à Nanterre pour les usinages,
je prend un max de tof...
a toute... Wink
avatar
sicilien
Responsable des anniversaires

Messages : 2271
Date d'inscription : 12/03/2011
Age : 48
Localisation : 75003 - paris

Revenir en haut Aller en bas

Re: 1L9 TDI

Message par sicilien le Mar 31 Jan 2012 - 0:07

salut les lascard!!!
bon,j'ai pris quelques vidéos interessantes mais comme
un abrutis quand j'ai filmé j'ai mis la tablette droite et maintenant les
vidéos sont couchées!!!
je trouve un programe sur ubuntu pour les faires pivoter et je vous met ça...
a plouch!!! Wink
avatar
sicilien
Responsable des anniversaires

Messages : 2271
Date d'inscription : 12/03/2011
Age : 48
Localisation : 75003 - paris

Revenir en haut Aller en bas

Re: 1L9 TDI

Message par Lydéric le Mar 31 Jan 2012 - 7:12

Je crois que vlc peut le faire.

_________________
Je ne suis pas pessimiste, je suis juste un optimiste qui a de l'expérience.
avatar
Lydéric
Chef en chef

Messages : 2999
Date d'inscription : 07/03/2011
Localisation : 56-Saint Martin Sur Oust

Revenir en haut Aller en bas

Re: 1L9 TDI

Message par sicilien le Mar 31 Jan 2012 - 9:00

Lydéric a écrit:Je crois que vlc peut le faire.

je taf cette nuit donc j'aurrais le temps de voir ça aujourd'hui...
merci... Wink
avatar
sicilien
Responsable des anniversaires

Messages : 2271
Date d'inscription : 12/03/2011
Age : 48
Localisation : 75003 - paris

Revenir en haut Aller en bas

Re: 1L9 TDI

Message par wolfrace le Mar 31 Jan 2012 - 19:04

sicilien a écrit:salut les lascard!!!
bon,j'ai pris quelques vidéos interessantes mais comme
un abrutis quand j'ai filmé j'ai mis la tablette droite et maintenant les
vidéos sont couchées!!!
je trouve un programe sur ubuntu pour les faires pivoter et je vous met ça...
a plouch!!! Wink


bein autrement tu laisse comme ca on regardera le téte pencher lol! lol! lol! lol! lol! lol!
ou on tourne l'écran Razz Razz
avatar
wolfrace

Messages : 266
Date d'inscription : 08/01/2012
Age : 46
Localisation : deulemont ou quesnoy sur deule

Revenir en haut Aller en bas

Re: 1L9 TDI

Message par KUB le Mar 31 Jan 2012 - 20:47

bah ouais!
avatar
KUB
Monsieur Plus

Messages : 1457
Date d'inscription : 11/03/2011
Age : 105
Localisation : Dans un happy meal - 35

Revenir en haut Aller en bas

Re: 1L9 TDI

Message par sicilien le Mer 1 Fév 2012 - 9:08

Lydéric a écrit:Je crois que vlc peut le faire.

salut
VLC le fait mais en provisoir,c'est à dire qu'il ne pivote que pour visionner
mais pas sauvegarder...
j'ai trouvé "virtualdub" et j'en ai pivoté une et affraid avant elle
faisait quelques kilo octet et maintenant elle "pèse"5GIGA!!!
donc il faut que je trouve autre chose...
avatar
sicilien
Responsable des anniversaires

Messages : 2271
Date d'inscription : 12/03/2011
Age : 48
Localisation : 75003 - paris

Revenir en haut Aller en bas

Re: 1L9 TDI

Message par alex056 le Mer 1 Fév 2012 - 10:03

Pour diminuer le poids des vidéos ya ça :
http://sourceforge.net/projects/mp4cam2avi/

une fois ouvert : settings > program mode > expert
menu à droite : video format > Web lowQ 4:3

c'est rapide et ça compresse pas mal.
avatar
alex056
Dexter

Messages : 812
Date d'inscription : 17/06/2011
Age : 33
Localisation : Morlaix, Finistère (29)

Revenir en haut Aller en bas

Re: 1L9 TDI

Message par sicilien le Mer 1 Fév 2012 - 10:12

merci Alex,je vais regarder ça...

en atendant,vue l'impatience générale Wink ,je vous en met une,
c'est l'épreuve culasse.



elle est pivotée,c'est mieux!!!
avatar
sicilien
Responsable des anniversaires

Messages : 2271
Date d'inscription : 12/03/2011
Age : 48
Localisation : 75003 - paris

Revenir en haut Aller en bas

Re: 1L9 TDI

Message par sicilien le Jeu 2 Fév 2012 - 23:13

bonsoir
j'ai été étonné par la taille de la machine pour ré aléser,
je m'attendais à une grosse machine de ouf,mais non,
c'est une petite machine éléctro-portative...



on fait la meme pour les trois autres.
comme vous avez vus,tous les réglages se font à la main...

ensuite sablage des soupapes pour les avoir nikel...



quand je pense que j'ai passé des heures à essayer de les nettoyer impec sans jamais réussir,
et là,en 5mn,elle étaient rutilantes...

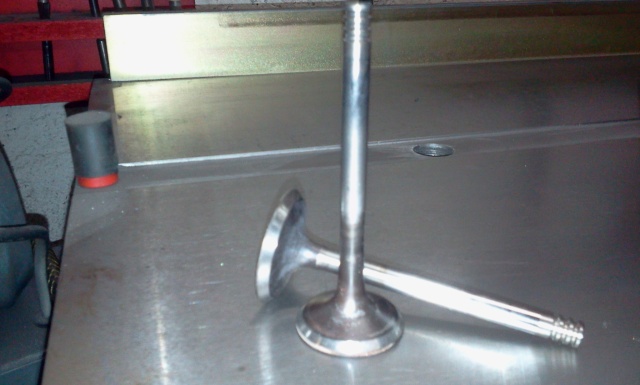

ensuite,on passe à la rectif des soupapes pour avoir un contact comme il faut avec les sièges...
sièges que l'on réctifiera plus tard...



comme neuve!!!



la prochaine foie,il nous reste les guides à changer,les sièges à
réctifier,la culasse à surfacer,les bagues de pied de bielle à changer,
les cylindres à glacer.

bonne nuit... Sleep


Dernière édition par sicilien le Ven 3 Fév 2012 - 8:20, édité 1 fois
avatar
sicilien
Responsable des anniversaires

Messages : 2271
Date d'inscription : 12/03/2011
Age : 48
Localisation : 75003 - paris

Revenir en haut Aller en bas

Re: 1L9 TDI

Message par alex056 le Jeu 2 Fév 2012 - 23:44

et ton t3 il est électro-portatif aussi ?! Razz Laughing

J'imaginais pas ça comme ça le ré-alésage, c'est bizarre quand ça tourne on n'a pas l'impression que c'est super précis au 1/100e ce machin ! Shocked

Merci pour ces vidéos c'est bien intéressant.
avatar
alex056
Dexter

Messages : 812
Date d'inscription : 17/06/2011
Age : 33
Localisation : Morlaix, Finistère (29)

Revenir en haut Aller en bas

Re: 1L9 TDI

Message par sicilien le Ven 3 Fév 2012 - 8:20

en effet tu as raison,ce n'est pas précis au 100eme mais tout est récuperer au glaçage...
avatar
sicilien
Responsable des anniversaires

Messages : 2271
Date d'inscription : 12/03/2011
Age : 48
Localisation : 75003 - paris

Revenir en haut Aller en bas

Re: 1L9 TDI

Message par sicilien le Mer 15 Fév 2012 - 16:54

salut à tous

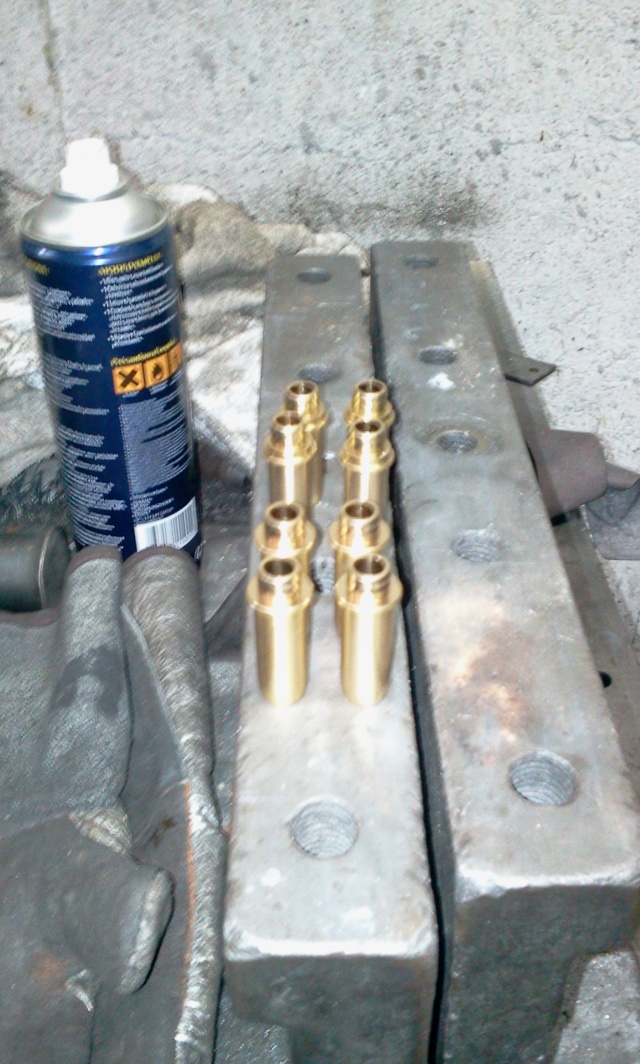

alors,la suite c'est changer les guides de soupapes,
les voici:



on met la culasse à cuire...thermostat 10...



sans rire,on chauffe la culasse et on met les guides au congélateur...
ensuite avec un "chasse guide",on vire les guides en tappant dessus.

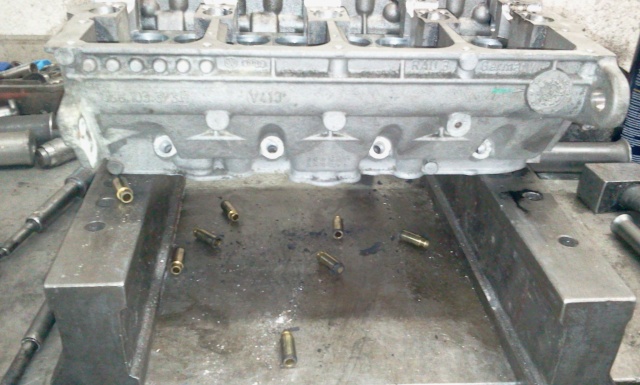

on les enlèvent tous,



et voila:



surprise,ils sortent tout seul.je m'attendais à ce que se soit plus relou...

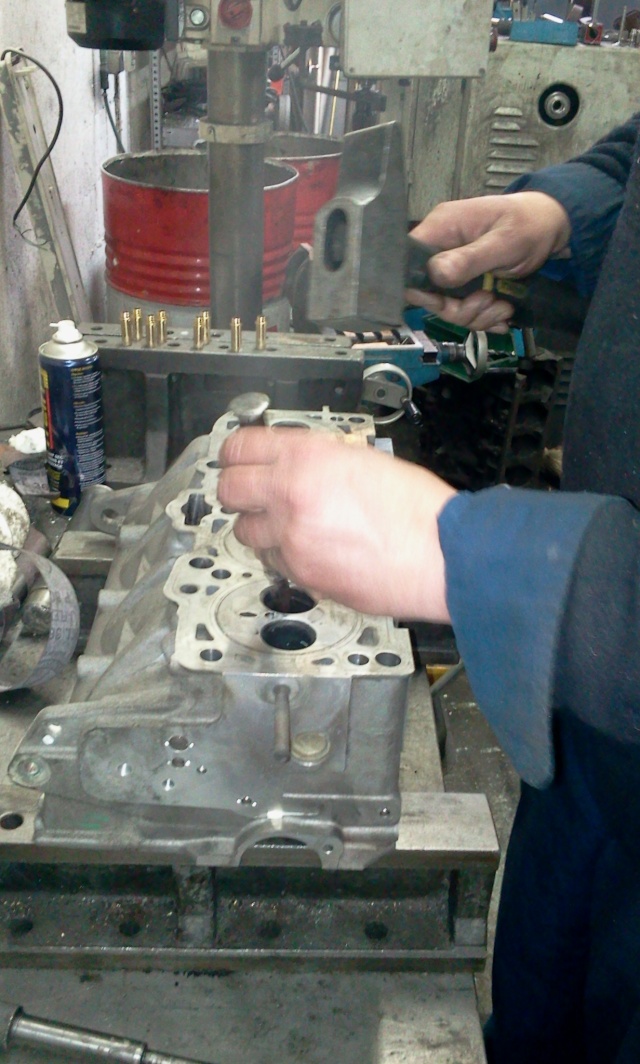

ensuite on positionne un guide sur l'outils pour l'enfiller,



ceux-ci on une colerette on les posent en tappant et on s'arrete quand on arrive à la colerette.



et voila:



il nous reste donc à faire:

1)surfacer la culasse
2)rectifier les sieges de soupapes
3)changer les bagues de pied de bielle
4)glacer les cylindres
5)rectifier le vilo.

a plus...
avatar
sicilien
Responsable des anniversaires

Messages : 2271
Date d'inscription : 12/03/2011
Age : 48
Localisation : 75003 - paris

Revenir en haut Aller en bas

Re: 1L9 TDI

Message par Lydéric le Mer 15 Fév 2012 - 19:02

Déglacer les cylindres, pas les glacer Very Happy

_________________
Je ne suis pas pessimiste, je suis juste un optimiste qui a de l'expérience.
avatar
Lydéric
Chef en chef

Messages : 2999
Date d'inscription : 07/03/2011
Localisation : 56-Saint Martin Sur Oust

Revenir en haut Aller en bas

Re: 1L9 TDI

Message par sicilien le Dim 19 Fév 2012 - 17:56

Lydéric a écrit:Déglacer les cylindres, pas les glacer Very Happy

ben c'est ce que je pensais mais non...
d'apres ce que j'ai compris,on déglace un cylindre quand on a pas
besoin de le réaléser et on glace un cylindre après réalésage...

à confirmer...
avatar
sicilien
Responsable des anniversaires

Messages : 2271
Date d'inscription : 12/03/2011
Age : 48
Localisation : 75003 - paris

Revenir en haut Aller en bas

Re: 1L9 TDI

Message par Lydéric le Dim 19 Fév 2012 - 18:34

Pour moi, le passage d'un honoir est un déglaçage, pour créer les "traits croisés".

_________________
Je ne suis pas pessimiste, je suis juste un optimiste qui a de l'expérience.
avatar
Lydéric
Chef en chef

Messages : 2999
Date d'inscription : 07/03/2011
Localisation : 56-Saint Martin Sur Oust

Revenir en haut Aller en bas

Re: 1L9 TDI

Message par patoch le Dim 19 Fév 2012 - 19:25

faire le honage (déglaçage en terme barbare) c'est quand il à déjà pas mal de borne le honage refait les stries qui retienne l'huile enfin je schématise

quand on réalèse
Une fois le réalésage effectué, il faut glacer le cylindre pour lui donner la rugosité nécessaire

ça répond à vos question ?

_________________
j’essaierais d' être sérieux à mon dernier soupire....
ne me pisser pas sur les bottes en me faisant croire que c'est la pluie.
avatar
patoch
Bourricot Changeur de Joints

Messages : 2585
Date d'inscription : 06/03/2011
Localisation : bretagne 22

Revenir en haut Aller en bas

Re: 1L9 TDI

Message par sebo le Dim 19 Fév 2012 - 19:29

tout ca pour retenir l'huile
avatar
sebo

Messages : 1530
Date d'inscription : 08/03/2011
Age : 38
Localisation : rennes 35

Revenir en haut Aller en bas

Re: 1L9 TDI

Message par patoch le Dim 19 Fév 2012 - 19:34

lubrifier c'est plus confortable Laughing

_________________
j’essaierais d' être sérieux à mon dernier soupire....
ne me pisser pas sur les bottes en me faisant croire que c'est la pluie.
avatar
patoch
Bourricot Changeur de Joints

Messages : 2585
Date d'inscription : 06/03/2011
Localisation : bretagne 22

Revenir en haut Aller en bas

Re: 1L9 TDI

Message par sicilien le Dim 19 Fév 2012 - 19:44

patoch a écrit:faire le honage (déglaçage en terme barbare) c'est quand il à déjà pas mal de borne le honage refait les stries qui retienne l'huile enfin je schématise

quand on réalèse
Une fois le réalésage effectué, il faut glacer le cylindre pour lui donner la rugosité nécessaire

ça répond à vos question ?

vi... Surprised
avatar
sicilien
Responsable des anniversaires

Messages : 2271
Date d'inscription : 12/03/2011
Age : 48
Localisation : 75003 - paris

Revenir en haut Aller en bas

Re: 1L9 TDI

Message par sicilien le Mer 22 Fév 2012 - 17:58

salut la troupe!!!

alors,le fait d'avoir enfilé les guides de soupape en force,ça
les a ressérés,les soupapes ne passent plus.
pas d'inquiétude,c'est normal,il faut les réaléser.
pour cela il y a un aléseur de guide et chaque soupape a son aléseur de guide
au bon diametre.



on passe les 8 guides à l'aléseur...

ensuite on passe au réalésage des sieges de soupape.
quand on change les guides cela décale automatiquement l'axe de
la soupape.il faut donc réaléser les sieges pour avoir des surfaces
de contacte impécables et identique sur tout le tour de la soupape.



ça ne se voit pas bien mais la surface de contact ne doit pas etre
trop "large",(10,15/10eme).plus cette surface est "large" plus il y a
de risque de perte...

maintenant que la culasse est prete on peut passer au surfaçage.
je vous laisse regarder...



on se voit dedans!!!
cette foie la culasse est belle et bien terminée,je vais pouvoir commencer
à remonter.je suis impatient... bounce

vous n'avez pas oublié qu'il reste encore les cylindres à glacer!!!
alors c'est partit...



impessionant non?

ça y est les cylindres sont tous à la bonne cote,c'est à dire:79.76 mm.

les pistons neufs sont arrivés,je vais bientot recevoir la bielle que j'ai commandée.
il nous restera à vérifier les bagues de bielle par raport aux axes de pistons et
si il le faut,on les changent...

bonne soirée... Wink
avatar
sicilien
Responsable des anniversaires

Messages : 2271
Date d'inscription : 12/03/2011
Age : 48
Localisation : 75003 - paris

Revenir en haut Aller en bas

Re: 1L9 TDI

Message par Contenu sponsorisé


Contenu sponsorisé


Revenir en haut Aller en bas

Page 5 sur 6 Précédent  1, 2, 3, 4, 5, 6  Suivant

Voir le sujet précédent Voir le sujet suivant Revenir en haut



Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
