Re: 1L9 TDI

Message par KUB le Lun 8 Aoû 2011 - 12:56

l'huile longue life, sinon les injos morfle a mort Wink

le crobar c'est du vw sa viens de la doc atelier Wink
je l'es trouver sur le net

sa multiplie les risques Oo comment ce fait?
le but des lumière est le même principe que la poulie folle sur les autres moteur vw ancienne génération, vue que tu piges tout sa devrais être bon!
avatar
KUB
Monsieur Plus

Messages : 1457
Date d'inscription : 11/03/2011
Age : 105
Localisation : Dans un happy meal - 35

Revenir en haut Aller en bas

Re: 1L9 TDI

Message par KUB le Lun 8 Aoû 2011 - 13:00

encore une fois je dis une connerie, c'est pas l'outil vag, c'est autodata ! (il m'a valus 3 mois de colle au lycée)

pour t'aider, par contre il faudra t'inscrire:

http://www.vag-technique.fr/index.php?topic=4336.0
avatar
KUB
Monsieur Plus

Messages : 1457
Date d'inscription : 11/03/2011
Age : 105
Localisation : Dans un happy meal - 35

Revenir en haut Aller en bas

Re: 1L9 TDI

Message par urvater le Lun 8 Aoû 2011 - 22:06

B'jour tout le monde,

Ca sert à quoi le "gratte couilles " ? pirat
avatar
urvater

Messages : 92
Date d'inscription : 29/03/2011
Age : 61
Localisation : Gard

Revenir en haut Aller en bas

Re: 1L9 TDI

Message par eldav le Lun 8 Aoû 2011 - 22:09

a ton avis ???? lol!
avatar
eldav

Messages : 1340
Date d'inscription : 06/03/2011
Age : 43
Localisation : 56-Limerzel

Revenir en haut Aller en bas

Re: 1L9 TDI

Message par sicilien le Lun 8 Aoû 2011 - 23:56

je vous ferais un petit crobar!!! Laughing

bon,demain je commence le démontage,
j'vous garantie que j'ai la pression vue que la
caisse n'est pas à moi!!! pale
avatar
sicilien
Responsable des anniversaires

Messages : 2271
Date d'inscription : 12/03/2011
Age : 49
Localisation : 75003 - paris

Revenir en haut Aller en bas

Re: 1L9 TDI

Message par sebo le Mar 9 Aoû 2011 - 0:04

c'est pas plutot un 2L ?
avatar
sebo

Messages : 1530
Date d'inscription : 08/03/2011
Age : 38
Localisation : rennes 35

Revenir en haut Aller en bas

Re: 1L9 TDI

Message par sicilien le Mar 9 Aoû 2011 - 0:14

non,non,1L9TDI. AJM 115Chv
avatar
sicilien
Responsable des anniversaires

Messages : 2271
Date d'inscription : 12/03/2011
Age : 49
Localisation : 75003 - paris

Revenir en haut Aller en bas

Re: 1L9 TDI

Message par sicilien le Mar 9 Aoû 2011 - 10:02

bon,je pars,la caisse est à 80 bornes..
j'ai bien détaillé dans ma tête l'ordre des choses.
1)démonter les roues et la face avant,je me suis aperçu que l'on avait
plus de place pour taffer.
2)débrancher ou démonter tous les périf
3)démonter les cardans de la BV

voila si j'arrive à faire ça aujourd'hui ça sera bien,
bien entendu vous serez les premiers à voir les tofs... Wink
avatar
sicilien
Responsable des anniversaires

Messages : 2271
Date d'inscription : 12/03/2011
Age : 49
Localisation : 75003 - paris

Revenir en haut Aller en bas

Re: 1L9 TDI

Message par sicilien le Mer 10 Aoû 2011 - 0:23

bonsoir les bretons et les autres...
alors déja je vous montre la bete,elle n'est pas tres propre mais
ça fait un an qu'elle n'a pas tournée...

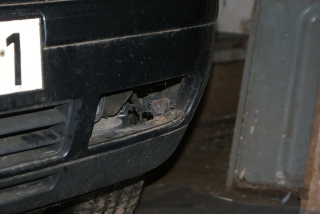

donc je commence à démonter la calandre,il faut la déclipper avec un
tournevis plat,



puis les entrées d'air,



faut faire super gaffe car c'est fixé avec des clips en plastique
et si on fait pas gaffe on a vite fait de les casser...

apres je passe au tablier par choc,
2 vis dans les entrées d'air,

5 vis au dessus,

3 vis de chaque coté dans les passages de roue,

merde,mes tournevis ne passe pas,il faut enlever les roues avant,
et là,probleme,impossible de mettre la main sur la douille anti vol!!!
2 heures de perdu sans l'avoir trouvé!!!
je lui est dis qu'il fallait qu'il se démerde pour virer les roues pour la semaine prochaine,
comme ça je fini de sortir le moteur et je l'amene au taf pour le reconditionner...

bon ça y est,je suis repartis dans la méca,je suis grave motivé,
j'avais tellement envie de vous montrer tout ça
que j'en ai oublié que c'était une Golf.
ce n'est pas l'endroit,j'en suis conscient,si vraiment vous pensez
que ce topic n'a rien à faire là,je le vire sans soucis,
sinon si ça vous interesse,je vais jusqu'au bout.
à vous de me le dire... Wink

bonne nuit...
avatar
sicilien
Responsable des anniversaires

Messages : 2271
Date d'inscription : 12/03/2011
Age : 49
Localisation : 75003 - paris

Revenir en haut Aller en bas

Re: 1L9 TDI

Message par sicilien le Mer 7 Sep 2011 - 10:57

salut les mordus!!!
c'est vrai que pour l'instant j'ai pas beaucoup avancé
mais la Golf est loin de chez oim,c'est pas facile avec mes horraires de ouf!!!

mais bon,vous me connaissez et pour l'instant j'enmagasine de l'information
histoire d'éssayer de connaitre l'AJM par coeur avant de commencer les choses sérieuses...

en ce momment j'étudis les injecteurs pompes et c'est tres interessant,
j'ai trouvé ça:http://www.golfiv.fr/uploads/uploads/2011/08/01/2011_08_01_09_09_10_capteur-et-sonde-sur-TDI.pdf

je me suis inscris sur quelques forum de Golf pour éssayer de
récolter de l'info et c'est pas la fete,on est loin de
l'ambiance d'ici... Evil or Very Mad
chacun garde ces savoirs en éspérant te voir te planter pour te dire
apres:"c'est pas comme ça qu'il fallait faire"
j'ai eus presque que des messages de modérateur pour me faire chier!!!
j'ai l'impression que j'aurrais plus d'infos ici que sur tous les forums de golf réunis!!!

bref,normalement je vais sur la Golf dimanche,j'espere pouvoir avancer,

Kub,de mémoire il me semble que tu m'avais parlé de doc sur l'AJM que
tu avais,c'est bien ça?
avatar
sicilien
Responsable des anniversaires

Messages : 2271
Date d'inscription : 12/03/2011
Age : 49
Localisation : 75003 - paris

Revenir en haut Aller en bas

Re: 1L9 TDI

Message par Lydéric le Mer 7 Sep 2011 - 11:22

Bienvenue dans le monde vw....

_________________
Je ne suis pas pessimiste, je suis juste un optimiste qui a de l'expérience.
avatar
Lydéric
Chef en chef

Messages : 3003
Date d'inscription : 07/03/2011
Localisation : 56-Saint Martin Sur Oust

Revenir en haut Aller en bas

Re: 1L9 TDI

Message par KUB le Mer 7 Sep 2011 - 11:24

ouais je te retrouve ça Wink
avatar
KUB
Monsieur Plus

Messages : 1457
Date d'inscription : 11/03/2011
Age : 105
Localisation : Dans un happy meal - 35

Revenir en haut Aller en bas

Re: 1L9 TDI

Message par sicilien le Mer 7 Sep 2011 - 11:47

Lydéric a écrit:Bienvenue dans le monde vw....

grave!!!

en plus j'ai compris que ces forums servent surtout pour que
chacun puisse montrer sa superbe golf,(la mienne est plus jolie que la tienne!!!),
plutot que régler des probleme mécanique,en bref ils savent tous monter des kits machin,des
spoyleur et des lumiere un peut partout mais y'en a pas un qui sait faire une vidange!!!
(bon,j'éxagére un peut mais on est pas loin)...


PS:merci Kub. Wink
avatar
sicilien
Responsable des anniversaires

Messages : 2271
Date d'inscription : 12/03/2011
Age : 49
Localisation : 75003 - paris

Revenir en haut Aller en bas

Re: 1L9 TDI

Message par KUB le Mer 7 Sep 2011 - 11:57








A mon avis, faut vraiment pas les désamorcer ces machins là !
avatar
KUB
Monsieur Plus

Messages : 1457
Date d'inscription : 11/03/2011
Age : 105
Localisation : Dans un happy meal - 35

Revenir en haut Aller en bas

Re: 1L9 TDI

Message par sicilien le Mer 7 Sep 2011 - 12:10

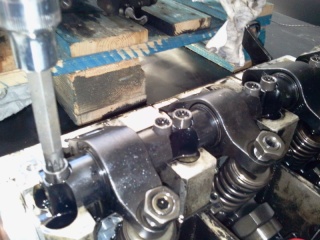

bah,je ne compte pas les démonter de la culasse mais
vue que la pompe à gasoil est montée sur la culasse et que je vais la
démonter(la culasse),les injos serons automatiquement désamorcés...
normalement,au remontage la pompe à gasoil fera son travail de réamorçage.
le limiteur de pression dans la pompe a carburant s'occupera de virer les bulles d'air...
avatar
sicilien
Responsable des anniversaires

Messages : 2271
Date d'inscription : 12/03/2011
Age : 49
Localisation : 75003 - paris

Revenir en haut Aller en bas

Re: 1L9 TDI

Message par KUB le Mer 7 Sep 2011 - 12:43

oki
avatar
KUB
Monsieur Plus

Messages : 1457
Date d'inscription : 11/03/2011
Age : 105
Localisation : Dans un happy meal - 35

Revenir en haut Aller en bas

Re: 1L9 TDI

Message par sicilien le Sam 10 Sep 2011 - 10:56

salut les oufs!!!

ma question va peut etre vous donner le sourir mais j'ai
jamais été un voleur de roues!!! Very Happy
damain je vais sur la golf et mon pote ne retrouve décidement
pas l'antivol de roue et il faut que je vire au moins la roue droite.
donnez moi une tac-tic pour virer les boulons de roue sans l'antivol!!!
merci
avatar
sicilien
Responsable des anniversaires

Messages : 2271
Date d'inscription : 12/03/2011
Age : 49
Localisation : 75003 - paris

Revenir en haut Aller en bas

Re: 1L9 TDI

Message par KUB le Sam 10 Sep 2011 - 12:19

marteau burin..
avatar
KUB
Monsieur Plus

Messages : 1457
Date d'inscription : 11/03/2011
Age : 105
Localisation : Dans un happy meal - 35

Revenir en haut Aller en bas

Re: 1L9 TDI

Message par sicilien le Sam 10 Sep 2011 - 14:48

Je ne risque pas de tordre le gougeon?
avatar
sicilien
Responsable des anniversaires

Messages : 2271
Date d'inscription : 12/03/2011
Age : 49
Localisation : 75003 - paris

Revenir en haut Aller en bas

Re: 1L9 TDI

Message par Lydéric le Sam 10 Sep 2011 - 15:42

Pas vraiment.

_________________
Je ne suis pas pessimiste, je suis juste un optimiste qui a de l'expérience.
avatar
Lydéric
Chef en chef

Messages : 3003
Date d'inscription : 07/03/2011
Localisation : 56-Saint Martin Sur Oust

Revenir en haut Aller en bas

Re: 1L9 TDI

Message par sicilien le Sam 10 Sep 2011 - 16:15

Bon bah j'vais essayer ça.
avatar
sicilien
Responsable des anniversaires

Messages : 2271
Date d'inscription : 12/03/2011
Age : 49
Localisation : 75003 - paris

Revenir en haut Aller en bas

Re: 1L9 TDI

Message par sicilien le Jeu 22 Sep 2011 - 10:08

salut à tous
hier j'ai mis les mains dans le cambouis(j'adore).
j'ai bien avancé,j'ai tout démonté autour du moteur,ça n'a pas été trop dur,
j'avais l'impression de tout connaitre telement j'avais accumulé d'info depuis un moi.
vue que je dois aller au taf pour la premiere de FAUST je n'ai pas le temps d'écrir alors

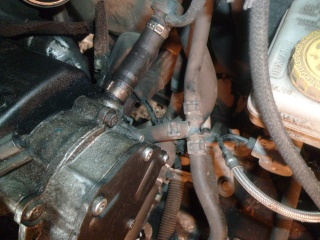

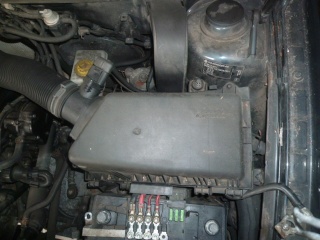

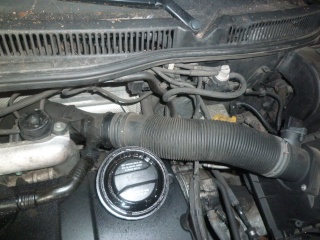

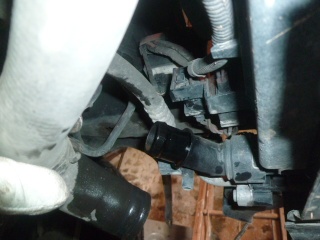

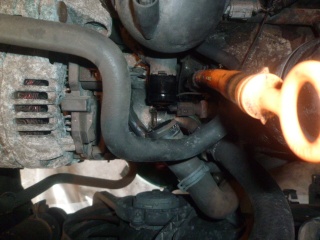

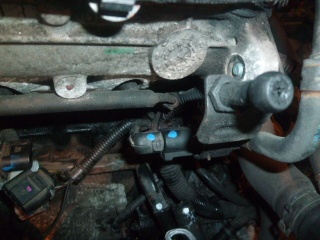

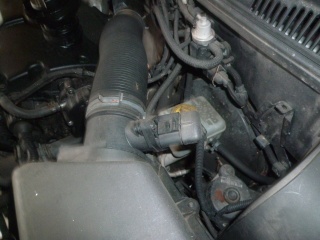

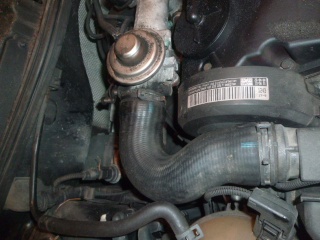

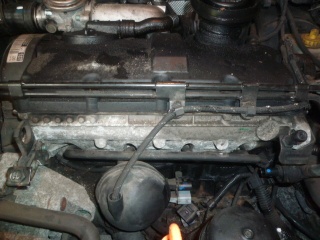

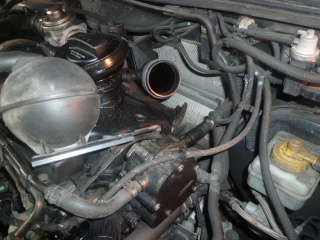

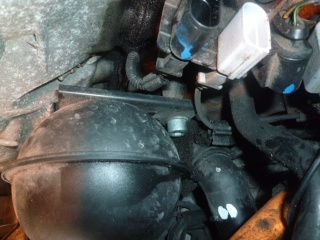

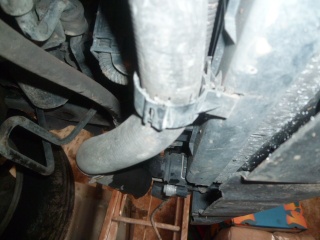

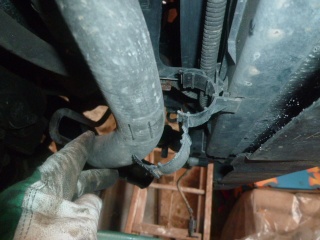

je vous met les photos dans l'ordre de démontage et je vous expliquerais plus tard...














la suite bientot... Wink
avatar
sicilien
Responsable des anniversaires

Messages : 2271
Date d'inscription : 12/03/2011
Age : 49
Localisation : 75003 - paris

Revenir en haut Aller en bas

Re: 1L9 TDI

Message par sicilien le Sam 1 Oct 2011 - 10:14

salut les keums!!!
hier je me suis attelé à sortir le moteur,
tout c'est bien passé.
je vous met des tofs vite fait mais quand FAUST
sera terminé j'aurrais le temps de refaire correctement ce topic.





maintenant je l'amene au taf pour l'ouvrir et voir ce qui a morflé...
avatar
sicilien
Responsable des anniversaires

Messages : 2271
Date d'inscription : 12/03/2011
Age : 49
Localisation : 75003 - paris

Revenir en haut Aller en bas

Re: 1L9 TDI

Message par sicilien le Mar 11 Oct 2011 - 12:45

salut tous le monde
alors,le moteur est posé sur mon établis,



demontage de la durite d'arrivé d'huile turbo,



maintenant le collecteur d'admission,



puis le collecteur d'échappement,



on remarque que le turbo et le collecteur sont moullés dans un
seul bloc,donc si on veut changer le turbo il faut tout remplacer! scratch

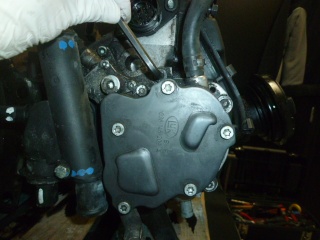

maintenant je vire le suport moteur et la protection de distri,



puis je vire la durite acier d'arrivé d'eau,attention sont fixés dessus:
les contacteurs de position d'AAC et de vilo.



démontage de l'arrivé du carburant(durites acier) et de la pompe "tandem".



je rapèle que la pompe tandem est l'accouplement de la pompe à vide
(assistance au freinage) et de la pompe à injection,elle est entrainée par l'AAC.
sur ce modèle on n'oublie pas que ce sont des injecteurs pompes...

démontage de la pipe de sortie d'eau sur culasse.



puis le couvre culasse pour enfin découvrir l'AAC et surtout ces fameux injos pompes...



on constate que l'AAC a une came supplèmentaire à chaque
cylindre pour entrainer les injos pompes...

.

voila,pour l'instant c'est tout.
prochain jour de travail j'ouvre le bloc pour voir l'état des choses.
A plus!!! Wink
avatar
sicilien
Responsable des anniversaires

Messages : 2271
Date d'inscription : 12/03/2011
Age : 49
Localisation : 75003 - paris

Revenir en haut Aller en bas

Re: 1L9 TDI

Message par sicilien le Mer 19 Oct 2011 - 11:43

bonjour,bonjour.

on m'a demandé d'etre plus clair dans mes explications,
alors je vais essayer... Wink

hier je me suis attelé à la suite.
le but,virer la poulie d'accessoir qui est sur le pignon de vilo
et qui est fixée avec 4 BTR.



comme vous pouvez le constater,une tete de vis est completement
défoncée!putin,j'ai galérer à la virer la garce!!!
on s'y est mit à 3,et des balaises en plus!!!



si,si,ça se voit pas beaucoup mais je vous assure qu'il sont costaut
ces deux là!!!
on en à chier pendant deux heure et résultat:





merde on l'a pétée!!!faut en trouver une d'occase car
elle est auto ammortis et elle coute la peau des c...!
la vis à été mise avec du FF rouge alors que,j'ai vérifié,VW péconise du bleu.
et c'est là ou j'me suis dis que Lyd avait raison:
"NE JAMAIS METTRE DU FF ROUGE A LA PLACE DU BLEU". Wink

bon,virer la tole de protection...



maintenant,s'occuper de la distri,
vue que je n'ai pas l'outils de blocage du galet tendeur,
je le bloque avec un serre joint.



je fabriquerais l'outils pour le remontage.
ensuite dévisser la poulie d'AAC,



puis la virrer avec le galet et la courroie.



et voila,



on voit maintenant la poulie auto-ammortie de l'AAC



avec,entouré en noir,les deux picots sur quatre qui servent à
repérer la position des cylindres pour optimiser l'injection,et
en rouge le contacteur HALL.
ensuite dévisser la culasse(j'ai oublié de prendre des tofs)



et quand je décole la culasse un truc tombe de l'interieur
du moteur???



ce bout de fer vous dis quelque chose???
j'aimerais bien savoir ce que c'est.

la culasse:





à premiere vue,il n'y a pas de gros dégas...
si vous regardez bien sur deux cylindres il y a comme des marques de
coulures au niveau des bougies de préchauffage,c'est quoi d'apres vous???
c'est pas normal que ça coule ici? non?

bon,maintenant,démonter les rampes de culbuteur d'injos.
en premier dévisser le contre écrous de la vis de réglage,



puis la vis de réglage elle meme,la dévisser de façon qu'elle ne touche plus
l'injos.



maintenant les vis de fixation sur la culasse,







voila les culbuteurs...



la culasse,sans.



bon,je dois aller au taf,
la suite bientot...

A plouch!!! Wink
avatar
sicilien
Responsable des anniversaires

Messages : 2271
Date d'inscription : 12/03/2011
Age : 49
Localisation : 75003 - paris

Revenir en haut Aller en bas

Re: 1L9 TDI

Message par Contenu sponsorisé


Contenu sponsorisé


Revenir en haut Aller en bas

Page 2 sur 6 Précédent  1, 2, 3, 4, 5, 6  Suivant

Voir le sujet précédent Voir le sujet suivant Revenir en haut



Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
